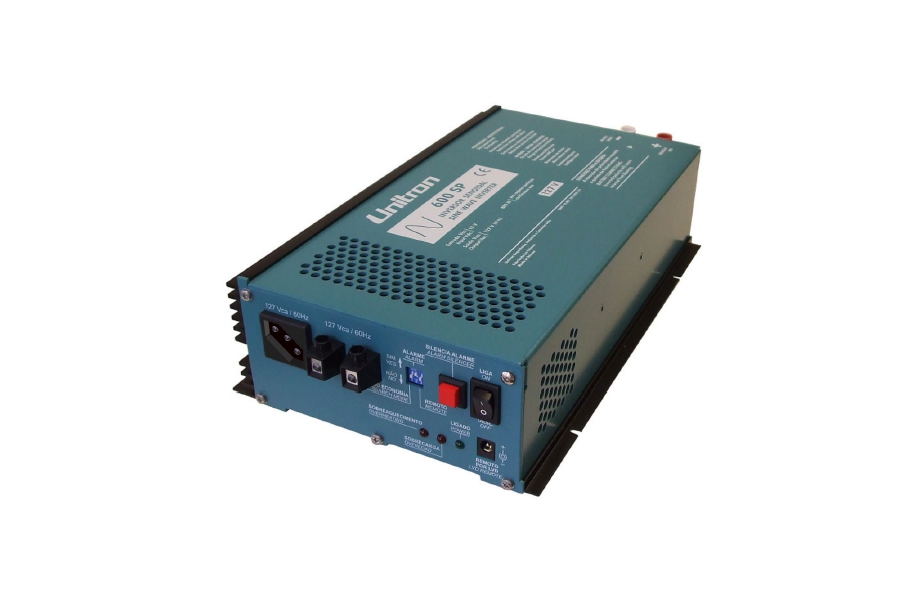

600 SP - 24Vcc - 220Vca/60Hz
O Inversor Unitron 600 SP produz tensão senoidal pura, 220Vca / 60Hz, a partir de alimentação em 24Vcc. Dispõe de proteção eletrônica contra sobrecarga ou curtocircuito na saída, com rearme automático, e desligamento automático por baixa tensão da bateria (LVD).
A forma de onda senoidal pura possibilita alimentar perfeitamente quaisquer equipamentos projetados para trabalhar com a rede elétrica comercial.
O painel apresenta três LEDs que indicam o funcionamento normal ou uma condição de sobrecarga, sobreaquecimento ou desligamento por baixa tensão na bateria.
O aparelho, além da tomada para a saída CA, com pino terra, incorpora também um par de conectores parafusáveis.
Características
Forma de onda senoidal pura
Trabalha em regime contínuo, fornecendo 600 W
Suporta sobrecarga de cerca de 10% por até 15 minutos
Parte motores de até 200 W
Proteção contra sobreaquecimento
Proteção contra sobretensão e sub-tensão (LVD) na bateria
Proteção contra sobrecarga ou curto-circuito na saída CA através de "fusível eletrônico" com rearme automático
Alto rendimento (Superior a 85% entre 50% e 100% da potência)
Alta estabilidade de tensão e frequência
Circuito de economia ("Search Mode") acionável por chave no painel
Conector para comando remoto por tensão (pode ser comandado por controladores de carga e descarga de baterias, fotocélulas, etc.)
| Especificações Elétricas | |
|
Potência de Saída (Nominal) |
600 W |
|
Potência Extra (durante 3 minutos) |
720 W |
|
Potência Extra (durante 1 minuto) |
900 W |
|
Arranque de um motor de 1/3 da potência nominal do inversor |
Sim |
|
Tensão de Saída (outros valores sob consulta) |
220 Vca ± 2% |
|
Frequência de Saída (controlada a cristal) - 50Hz sob consulta |
60 Hz ± 0,5% |
|
Forma de Onda Senoidal Pura |
THD < 3 % |
|
Eficiência |
Superior a 85% entre 50% e 100% da potência; superior a 80% entre 10 e 50% |
|
Tensão Nominal de Entrada |
24 Vcc |
|
Faixa de Variação da Tensão de Entrada |
19,5 a 32,0 Vcc |
|
Tensão de Corte por Baixa Tensão na Bateria (LVD), para limitar a descarga da bateria ao máximo de 30% |
19,5 Vcc |
|
Alarme sonoro de aproximação do corte por LVD |
11,4 Vcc |
|
Tensão de Rearme (LVR) |
22,3±0,1 Vcc |
|
Consumo em Repouso (sem carga na saída) com circuito "Search Mode" habilitado pelo instalador |
<1,5 W |
|
Controle remoto por tensão (habilitável) - aciona o inversor, desde que a tensão da bateria esteja dentro da faixa de trabalho. |
20 a 32 Vcc |
|
Botão silenciador de alarme acessível ao usuário |
Sim |
| Proteções |
|
Proteção contra sobrecarga e curto-circuito na saída, com rearme automático (*) |
|
Proteção contra sobreaquecimento (desligamento automático, rearme automático) |
|
Proteção contra tensão excessivamente alta ou baixa na entrada, com rearme automático |
|
Proteção contra ligação da bateria com polaridade invertida, através de fusível |
|
Blindagem eletromagnética e filtro de saída minimizam interferência eletromagnética conduzida |
| Indicações | |
|
Indicação Visual de Inversor Ligado |
|
|
Indicação Visual de Condição Anormal (Sobrecarga, Sobreaquecimento) |
|
|
Indicação Sonora de Bateria com Tensão Baixa |
| Especificações Mecânicas | ||
|
Dimensões |
Comprimento 312 mm, largura 184 mm, altura 76 mm | |
|
Peso |
2,5 kg (2,75 kg com embalagem) |  |
|
Furos para Fixação |
4 furos oblongos, conforme desenho | |
|
Conectores |
Parafusáveis, para fios/cabos até 35mm² | |
|
Conectores de Saída |
1 tomada padrão ABNT c/ pino terra + 2 conectores parafusáveis | |
|
Circuito impresso tropicalizado |
Com verniz especial contra umidade e corrosão | |
|
Temperatura Ambiente |
0 a 45ºC | |
|
Umidade |
100% | |
|
Grau de Proteção |
IP-20 | |
|
Material do Gabinete |
Perfil de alumínio extrudado e anodizado, laterais e tampa de alumínio com pintura a pó |
Certificados
Especificações sujeitas a alterações sem aviso prévio Inversor Senoidal 600 W - Folheto 884-L01-O11 R.5 - Edição 01/12 - Arq.: 884_600SP_12x220_Catalogo_r6_INMETRO.mcd
