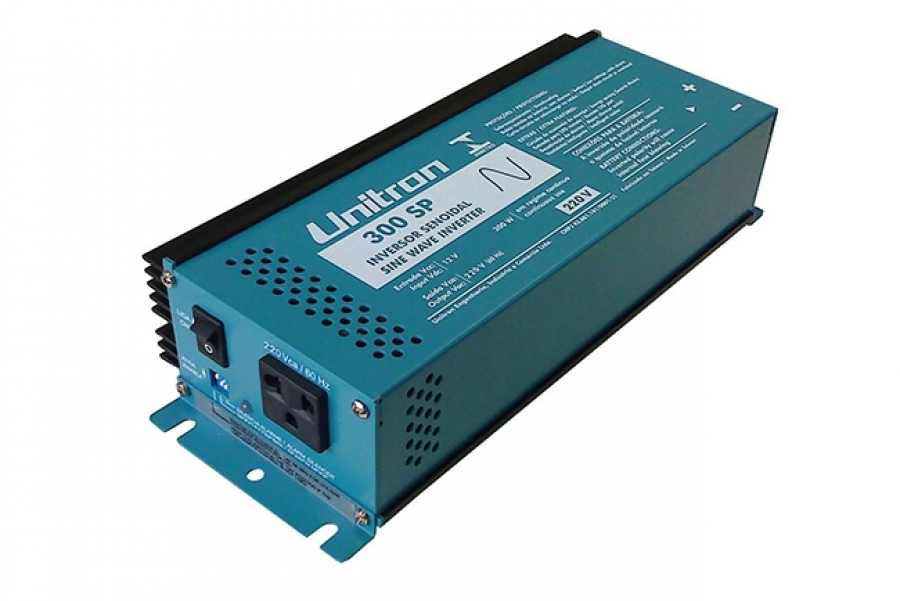

300 SP - 12Vcc-127Vca/60Hz
O Inversor Unitron 300SP produz tensão senoidal pura, 127Vca/60Hz, a partir de alimentação em 12Vcc. Dispõe de proteção eletrônica contra sobrecarga ou curto-circuito na saída, com rearme automático. Provê também desligamento automático por baixa e alta tensão na bateria (LVD/LVR), com rearme automático.
A forma de onda senoidal pura possibilita alimentar perfeitamente quaisquer equipamentos projetados para trabalhar com a rede elétrica comercial.
O painel apresenta um LED bicolor que indica o funcionamento normal ou uma condição de sobrecarga, sobreaquecimento ou desligamento por baixa tensão na bateria.
O aparelho incorpora uma tomada universal para a saída CA, com pino terra.
Características
Forma de onda senoidal pura
Trabalha em regime contínuo, fornecendo 300W
Suporta sobrecarga de cerca de 20% por até 15 minutos
Proteção contra sobreaquecimento, com rearme automático
Proteção contra sobretensão e sub-tensão (LVD) na bateria, com rearme automático
Proteção contra sobrecarga ou curto-circuito na saída CA através de "fusível eletrônico" com rearme automático (em caso de curto-circuito ou sobrecarga prolongados, o inversor desliga e tenta rearmar a cada 2 minutos, aproximadamente. Se a sobrecarga ou curto forem removidos, o inversor volta a funcionar)
Alto rendimento (máximo 89%, típico 85%)
Alta estabilidade de tensão e frequência controlada a cristal
Alarme sonoro de tensão baixa na bateria, com botão silenciador
Conector para - se desejado - comando remoto por tensão, ou pela saída do controlador de descarga (LVD/LVR)
Modo de economia de energia ("Search Mode")
Se necessário, um interruptor permite desligar o "Search Mode"
Ventoinha inteligente, controlada pela temperatura interna
| Especificações Elétricas | |
|
Potência de Saída (Uso Contínuo) |
300 W |
|
Potência Extra (durante 1 minuto) |
500 W |
|
Tensão de Saída (outros valores sob consulta) |
127 Vca ± 3% |
|
Frequência de Saída (controlada a cristal) |
60 Hz ± 0,3% |
|
Forma de Onda Senoidal |
THD < 3 % |
|
Eficiência |
Típica 85%; máxima 89% |
|
Tensão Nominal de Entrada |
12 Vcc |
|
Tensão de Corte por Baixa Tensão na Bateria (LVD) (*) |
11,5~11,8 V |
|
Tensão de Corte por Alta Tensão na Bateria (HVD) (*) |
15,5~16,0 V |
|
Faixa de Variação da Tensão de Entrada |
De LVD até HVD |
|
Tensão de Rearme (LVR) (*) |
12,5~12,6 V |
|
Consumo em Repouso (sem carga na saída) |
<4 W |
|
Consumo em Repouso (sem carga na saída) com circuito Search Mode ativado |
<1,5 W |
|
Carga Mínima na Saída para ativar o inversor, quando em Search Mode |
6 W ± 1 W |
| Proteções |
|
Proteção contra Sobrecarga e/ou Curto-circuito na Saída, com Rearme Automático (em caso de curto-circuito ou sobrecarga prolongados, o inversor |
|
desliga e tenta rearmar a cada 2 minutos, aproximadamente. Se a sobrecarga ou curto forem removidos, o inversor retoma o funcionamento normal) |
|
Proteção contra Sobreaquecimento, com Rearme Automático |
|
Proteção contra Tensão Excessivamente Alta ou Baixa na Entrada, com Rearme Automático |
|
Proteção contra Ligação da Bateria com Polaridade Invertida, Através de Fusível |
|
Blindagem eletromagnética e filtro de saída minimizam interferência eletromagnética conduzida e |
| Indicações / Controle Remoto | |
|
Indicação Visual de Inversor Ligado |
|
|
Indicação Visual de Condição Anormal (Sobrecarga, Sobreaquecimento, Tensão Baixa na Bateria) |
|
|
Indicação Sonora de Bateria com Tensão Baixa, com Botão "Silencia Alarme" |
|
|
Conector para Controle Remoto por 12Vcc e LVD (Controlador de Descarga) |
|
|
(*) Estes valores podem ser alterados sob pedido |
| Especificações Mecânicas | |
|
Dimensões |
Comprimento 285 mm, largura 120 mm, altura 62 mm |
|
Peso |
1,75 Kg |
|
Material da Caixa |
Perfil de alumínio extrudado e anodizado, laterais e tampa de alumínio com pintura a pó |
|
Grau de Proteção |
IP20 |
|
Conectores |
Parafusáveis, para fios/cabos até 16mm² |
|
Furos para Fixação |
4 furos em abas nas extremidades do inversor |
|
Circuito impresso tropicalizado |
Com verniz especial contra umidade e corrosão |
Especificações sujeitas a alterações sem aviso prévio - Folheto 883-L01-306 R.10 - Edição 01/09 - Arq.:883_300SP_12x127_Cat_10.mcd
