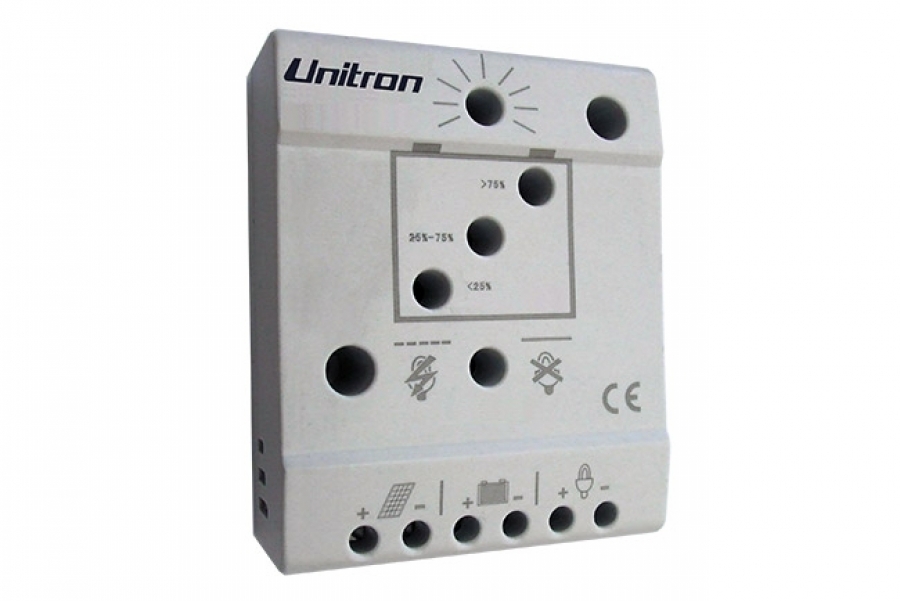

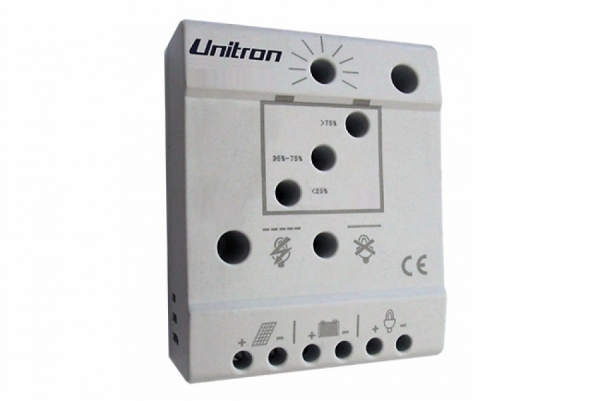

SML 10A

O Controlador SML 10A, ligado entre um painel solar e uma bateria, age como um gerenciador de carga e descarga, mantendo a bateria dentro de condições ideais de funcionamento, assegurando assim longa vida útil.Controla carga/flutuação e também desliga a saída automaticamente, quando a bateria está com pouca carga, evitando que o usuário a descarregue totalmente, o que seria fatal para a vida útil da bateria.

Características:

  Próprio para baterias chumbo-ácidas úmidas de 12 ou 24 volts (reconhecimento automático)

  Controla carga e flutuação da bateria (painéis até 10 A)

  Controla saída (até 10 ampères), desligando-a quando a tensão da bateria cai para 11,0 V, e religando-a quando a bateria, ao receber carga, atinge 12,8 V. Este sistema é conhecido pelas siglas LVD/LVR (Low Voltage Disconnection/ Low Voltage Reconnection)

  As funções de controle de carga e descarga são utilizáveis simultaneamente, nas potências máximas especificadas (painel até 10 A + saída até 10 A)

  Dispõe de proteção contra inversão de polaridade na ligação à bateria e contra sobrecarga ou curto-circuito na saída, e contra sobreaquecimento

  Sensor de temperatura, para compensação térmica (correção dos valores de carga da bateria de acordo com a temperatura)

  É equipado com cinco LEDs que indicam as seguintes condições:

- Condição de carga da bateria: Aceso, bateria recebendo carga; apagado, insolação insuficiente ou falha no controlador ou nas conexões
- Estado de carga da bateria
- Saída habilitada / sobrecarga / curto-circuito

  Possui alarme sonoro (desabilitável) que indica mudança de estado da carga da bateria e polaridade invertida na conexão da bateria

Especificações Elétricas
Tensão do Painel em Aberto	Máx. 22,0 Vcc / 44,0 Vcc
Tensão de Entrada (Nominal)	Tensão de Entrada (Nominal) Para sistemas em 12 Vcc ou 24 Vcc - reconhecimento automático
Corrente Máxima de Carga	10 A
Corrente Máxima de Saída	10 A
Tensão de Desligamento (LVD)	11,0 Vcc
Tensão de Religamento (LVR)	12,8 Vcc
Tensão de Flutuação	13,8 Vcc a 25ºC
Estágios de Carga	3 Estágios ("Bulk", Absorção e Flutuação por PWM)
Corrente Reversa	Não permite retorno de corrente para os módulos solares durante a noite
Consumo em Vazio	<5 mA (Típico = 4,5 mA)
EMI	Não produz interferência eletromagnética significativa
Utilização Simultânea como Controlador de Carga e Descarga: Sim
Indicação Visual da Condição de Carga da Bateria (Carregando/Flutuando): Sim
Indicação Visual da Condição da Saída (Habilitada/Desabilitada): Sim
Indicação Sonora de Conexão Invertida da Bateria): Sim
Proteção Contra Sobrecarga ou Curto-circuito na Saída: Sim, através de Fusível
Proteção Contra Inversão de Polaridade do Painel Solar e da Bateria: Sim, por fusível
Proteção Contra Descargas Atmosféricas: Sim, através de Varistores
Sensor para Compensação Térmica na Carga da Bateria: Sim

Dimensões (mm):

Especificações sujeitas a alterações sem aviso prévio  - Folheto 685-L01-910 R.2 - Arq.: 6685_SML-10A-Fop_r2.mcd
