Sistema "Janela Fotovoltaica" a LEDs

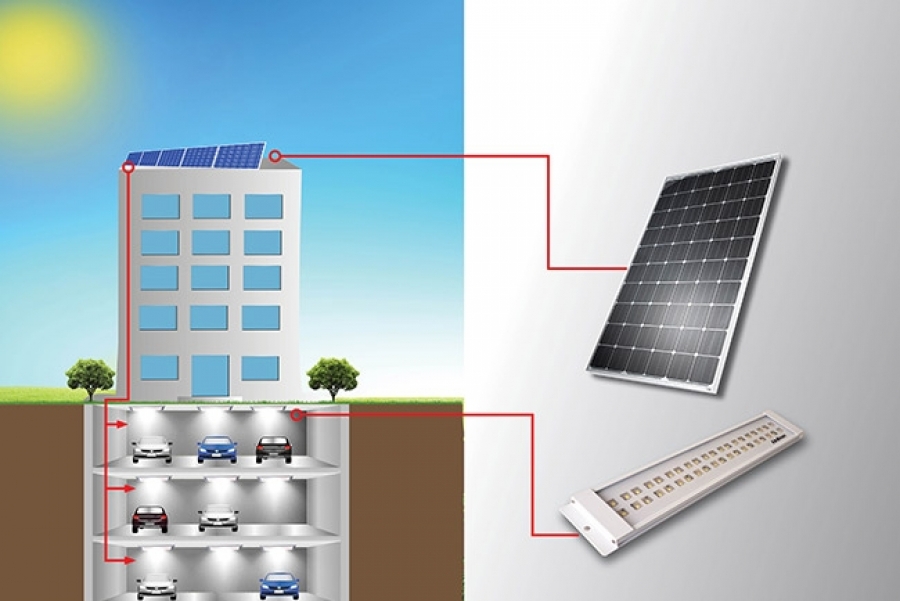

O sistema de "Janela Fotovoltaica" Unitron JF200 é composto por um painel solar fotovoltaico, que converte a energia solar diretamente em eletricidade, e um conjunto de luminárias a LED, alimentadas diretamente por essa energia elétrica gerada pelo painel solar.
São luminárias de sobrepor, extra-planas, de dimensões bastante reduzidas e de instalação extremamente fácil.
Cada painel fotovoltaico pode alimentar até 20 luminárias de 10W ou até 10 de 20W, ou combinações dos dois tipos, desde que a potência total associada a cada painel seja de 200W.
O painel solar é instalado no alto da edificação, ou em qualquer outra área sem sombreamento. Um par de cabos conduz a energia para as luminárias.
Esta é uma solução ideal para garagens subterrâneas, galpões, corredores e passagens sem iluminação natural, áreas comuns em edifícios, como halls de elevadores, ou em locais onde apenas a iluminação natural não é suficiente.
A "janela fotovoltaica" funciona como um domus - a luminosidade no ambiente depende da luz solar em cada momento, com a vantagem de que não é necessária nenhuma obra, como as aberturas no telhado e no forro, e posterior vedação das mesmas, em cada ponto a ser iluminado.
O sistema pode ser complementado por uma fonte de alimentação, cuja função é manter um nível de iluminação determinado, no período noturno, ou quando a insolação for insuficiente.
Opcionalmente, pode ser também incluída uma unidade de back-up (energia de emergência), que manterá as luminárias acesas no caso de falha no fornecimento de energia elétrica.
Características:
Instalação mecânica simples, sem obras de alvenaria
Instalação elétrica: basta um par de fios do painel às luminárias
Até 20 pontos de iluminação (20 luminárias 10W) por painel
Painel solar com garantia de 25 anos contra degradação (máx. 20%)
Luminárias com vida útil superior a 50.000 horas
Especificações Elétricas | |
Painel Fotovoltaico |
240Wp, 60 células cristalinas, Voc 36,7V, Vmpp 29,7V, Impp 8,15A, Isc 8,5A |
Luminária 10W: |
10 conjuntos de 4 LEDs, potência total 10W, 700 lúmens por luminária |
Luminária 20W: |
20 conjuntos de 4 LEDs, potência total 20W, 1400 lúmens por luminária |
Fonte (Opcional): |
Unitron - Mod. F24/200 (24Vcc, 200W) |
Unidade de Emergência (Opcional): |
Unitron - Unilamp USE 24/1000 |
Autonomia: |
Com bateria de 60Ah, próxima a 6 horas Com bateria de 100Ah, próxima a 12 horas Com bateria de 180Ah, próxima a 24 horas |
Especificações Mecânicas - Painel | |
Posição de Instalação: |
Voltado para o norte (ver manual) |
Material da Moldura: |
Alumínio anodizado |
Geração: |
60 células monocristalinas |
Temperatura Ambiente: |
-40 a +85ºC |
Umidade: |
100%, condensante |
Fixação: |
Por 4 pontos, furos de 6,5mm de diâmetro |
Caixa de Conexões: |
IP65 |
Peso: |
21 ± 0,5 kg |
Especificações Mecânicas - Luminárias | |
Posição de Instalação: | Indiferente |
Material da Caixa: | Alumínio |
Pintura: | Eletrostática híbrida, cor branca |
Material do Difusor: | Policarbonato |
Grau de Proteção: | IP40 |
Temperatura Ambiente: | -20 a +45ºC |
Proteção contra Umidade: | 100% (LEDs encapsulados) |
Fixação: | Por dois pontos, furos de 6,5mm |
Ligações: | Cabos vermelho e preto, 1mm², L=200mm |
Peso: | Mod. 20W: 1,1 ± 0,05 kg Mod. 10W: 0,6 ± 0,05 kg |
Dimensões:
Especificações Elétricas Painel Fotovoltaico: Luminária 10W: Folheto JPV-L11-312 R.12 - Edição 02/12 - Arq.:924_JF200_Fop1_r12_SLB.mcd
