Os nossos módulos solares cristalinos apresentam as seguintes vantagens:
Produtos de alta qualidade garantida mediante a utilização dos melhores componentes segundo as normas europeias
Processo de produção excelente e estabilidade de longo prazo ao longo da cadeia de valor
Maiores rendimentos específicos através de uma triagem por tolerância positiva
Nota relativa à montagem:
Consultar o manual de montagem e operação em: www.bosch-solarenergy.com.pt/produtos
Possibilidade de montagem horizontal e vertical
Tensão máxima do sistema até 1 000 V
Gama de temperaturas operacionais –40 bis 85 °C
Comportamento em condições de luminosidade fraca: | ||
Intensidade |
Vmpp |
Impp |
800 |
0,0 |
–20 |
600 |
0,0 |
–40 |
400 |
–0,18 |
–60 |
200 |
–2,36 |
–80 |
100 |
–5,45 |
–90 |
Os dados eléctricos são aplicáveis a 25 °C e AM 1,5. |
Comprimento |
Largura |
Altura da moldura [z] |
Peso | Tomada de ligação |
Tipo de tomada de ligação |
Cabo [l] |
Superfície do vidro frontal |
1 660,0 |
990,0 |
50,0 | 21 | IP65 | MC4 | –800 +1 200 |
Estruturada com revestimento antirreflexo |
x, y, l em mm, ±2; z em mm, ±0,3; peso em kg ±0,5 |

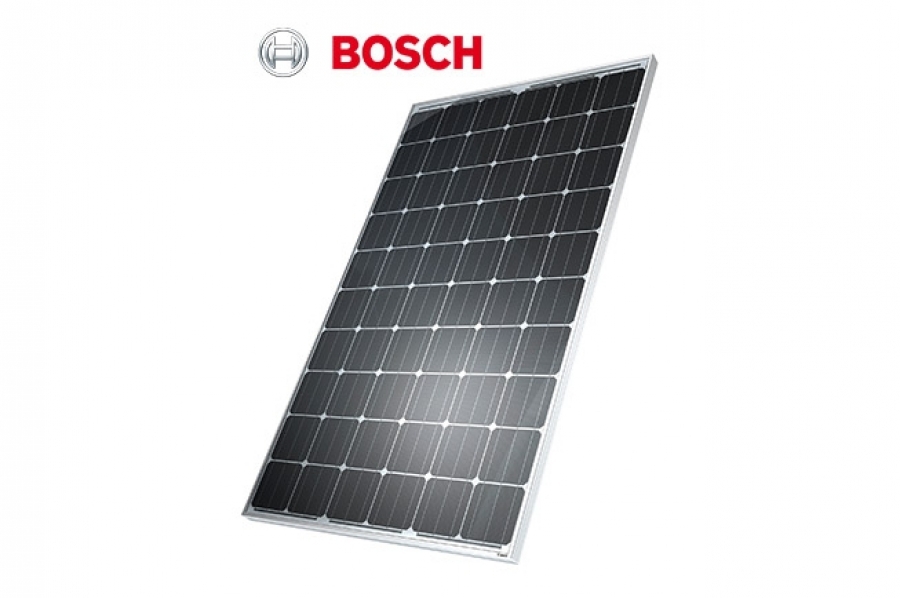

Módulo solar cristalino | |||||
Classes de potência |
255 Wp, 260 Wp, 265 Wp, 270 Wp |
||||
Gradação de potência |
–0/+4,99 Wp |
||||
Estrutura |
Laminado de vidro-película |
||||
Células |
60 células solares monocristalinas no formato de 156 mm x 156 mm | ||||
Carga mecânica admissível |
5 400 Pa de carga à superfície, 2 400 Pa de cargo do vento, segundo IEC 61215 (ensaio alargado) |
Características térmicas: | |
Coeficiente de |
TK |
Pmpp |
–0,44 |
Uoc |
–0,31 |
Isc |
0,031 |
Características eléctricas em STC1: | ||||||
Designação | Pmpp [Wp] |
Vmpp [V] |
Impp [A] |
Voc [V] |
Isc [A] |
Resistência à corrente inversa Ir [A] |
255 | 255 | 29,94 | 8,52 | 37,29 | 9,12 | 25 |
260 | 260 | 30,25 | 8,60 | 37,60 | 9,19 | 25 |
265 | 265 | 30,55 | 8,68 | 37,91 | 9,26 | 25 |
270 | 270 | 30,85 | 8,76 | 38,22 | 9,33 | 25 |
Redução da eficiência do módulo em caso de diminuição da intensidade de radiação de 1 000 W/m2 para 200 W/m2 (a 25 °C): –0,32 % (absoluta) |
Características eléctricas em NOCT1: | ||||
Designação | Pmpp [W] |
Vmpp [V] |
Voc [V] |
Isc [A] |
255 | 185 | 27,52 | 30,06 | 7,35 |
260 | 189 | 27,79 | 30,31 | 7,40 |
265 | 193 | 28,07 | 30,56 | 7,46 |
270 | 196 | 28,35 | 30,81 | 7,52 |
NOCT: Normal Operation Cell Temperature 48,4 °C: intensidade de radiação 800 W/m2, AM 1,5, temperatura 20 °C, velocidade do vento 1 m/s, tensão em circuito aberto |
Dimensões 2:
1 Os parâmetros eléctricos reflectem valores médios típicos obtidos com base em dados de produção históricos. Não garantimos que estes dados estejam corretos para futuras cargas de produção.
2 Os desenhos não são apresentados à escala. Para obter medidas e tolerâncias pormenorizadas, ver acima.
As instruções do manual de montagem e operação da Bosch Solar Energy AG devem ser escrupulosamente respeitadas. A Bosch Solar Energy AG declina qualquer responsabilidade por danos em equipamentos utilizados com módulos solares da Bosch Solar Energy AG, nomeadamente nos casos em que não sejam respeitadas as fichas técnicas. Reservado o direito de proceder a modificações técnicas no âmbito da evolução do produto, assim como para correcção de falhas e erros.
Os nossos Certificados – Qualidade com Carta e Selo.
Os módulos Bosch Solar Energy, durante as diferentes fases de produção, passam por rigorosos testes de qualidade em conformidade com as normas internacionais.
