Catálogo Geral de Controladores para 10 e 20 Ampères
A Linha de Controladores de Carga e Descarga para 10 e 20 Ampères engloba desde modelos mais simples até os mais sofisticados, dotados de caracterísitcas como temporização, ajustes para baterias úmidas, GEL e AGM, grau de proteção IP67, etc. A tabela no verso deste catálogo mostra as características presentes em cada modelo.
Os controladores agem como gerenciadores de carga e descarga, mantendo a bateria dentro de condições ideais de funcionamento, assegurando assim longa vida útil.
Controlam carga/flutuação e também desligam a saída automaticamente, quando a bateria está com pouca carga, evitando que o usuário a descarregue totalmente, o que seria fatal para a vida útil da bateria.
Características (não presentes em todos os modelos):
Para baterias chumbo-ácidas úmidas, GEL e AGM, de 12 ou 24 volts (seleção automática de tensão)
Controle, por PWM, da carga e flutuação da bateria (3 ou 4 estágios)
Controle da saída, desligando-a quando a tensão da bateria cai abaixo do limite seguro, e religando-a quando a bateria, ao receber carga, atinge tensão suficiente. Este sistema é conhecido pelas siglas LVD/LVR (Low Voltage Disconnection/ Low Voltage Reconnection)
As funções de controle de carga e descarga são utilizáveis simultaneamente, nas potências máximas especificadas
Proteção contra inversão de polaridade na ligação ao painel e à bateria, e contra sobrecarga na saída
Sensor de Temperatura, para compensação térmica (correção dos valores de carga da bateria de acordo com a temperatura)
Temporizador, que permite o ajuste, com passo de uma hora, do tempo em que a saída deve permanecer ligada. Há ainda os Modos Teste e ON/OFF, no qual a saída é comandada manualmente
Ajuste do Atraso na Habilitação da Saída: permite ajustar, de 10 a 90 minutos, o tempo que decorre entre o início do escurecer e o acionamento da saída
Três LEDs indicam as seguintes condições:
- Condição de carga da bateria: Recebendo carga; flutuando
- Estados de carga: normal, baixa, mínima (desligamento por LVD)
- Saída desabilitada
- Polaridade invertida
Grau de Proteção IP67 (disponível em um único modelo)
Especificações Elétricas | |||||
|

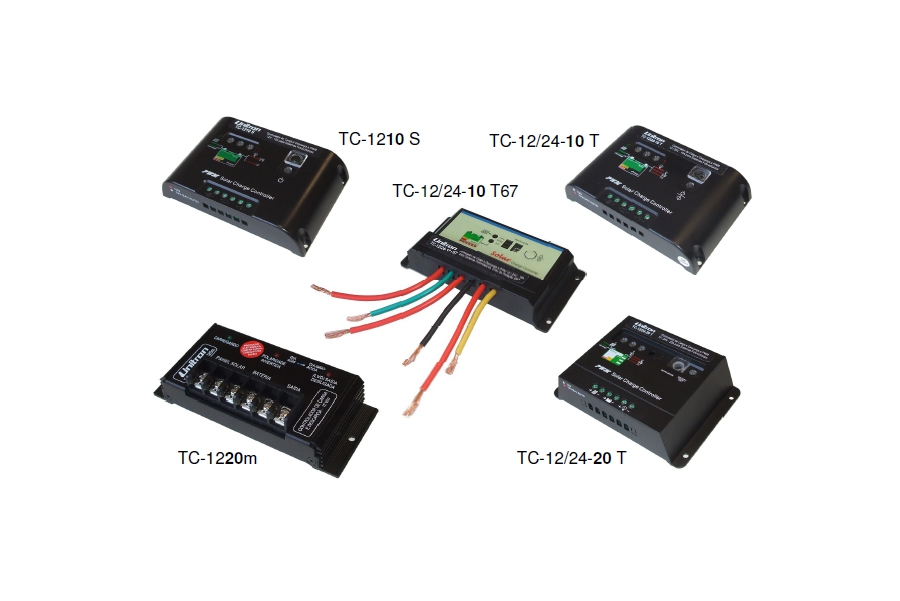

TC-1210 S | TC-12/24-10 T | TC-12/24-10 T67 | TC-12/24-20 T | TC-1220m |
Corrente Máxima de Carga |
10 A | 10 A | 10 A | 20 A | 20 A |
Corrente Máxima de Saída |
10 A | 10 A | 10 A | 20 A | 20 A |
Tensão de Entrada (Nominal) |
12 V | 12V / 24V Automático | 12V / 24V Automático | 12V / 24V Automático | 12 V |
Tensão de Desligamento (LVD) |
11,1 Vcc | 11,1 Vcc / 22,2 Vcc | 11,1 Vcc / 22,2 Vcc | 11,1 Vcc / 22,2 Vcc | 11,4 Vcc |
Tensão de Religamento (LVR) |
13,1 Vcc | 12,6 Vcc / 25,2 Vcc | 12,6 Vcc / 25,2 Vcc | 12,6 Vcc / 25,2 Vcc | 12,6 Vcc |
Tensão de Flutuação a 25ºC |
13,6 Vcc | 13,6 Vcc / 27,2 Vcc | 13,7 Vcc / 27,4 Vcc | 13,6 Vcc / 27,2 Vcc | 13,8 Vcc |
Estágios de Carga | 4 Estágios (**) | 4 Estágios (**) | 4 Estágios (**) | 4 Estágios (**) | 3 Estágios (*) |
Tipos de Bateria | Úmida | Úmida | Úmida, GEL, AGM (***) | Úmida | Úmida, GEL ou AGM |
Indicação do Estado da Bateria | Sim | Sim | Sim | Sim | Não |
Temporização da Saída | Não | Ajustável, 1 a 13h | Ajustável, 1 a 13h | Ajustável, 1 a 13h | Não |
Tempo de Transição | ---- | Fixo, 10 minutos | Ajustável 10 a 90 min | Fixo, 10 minutos | ---- |
Modo Teste / Modo Manual | Modo Manual | Sim | Sim | Sim | Não |
Aceita Sobrecarga | 12,5A por um minuto 15A por 5 segundos |
12,5A por um minuto 15A por 5 segundos |
12,5A por um minuto 15A por 5 segundos |
25A por um minuto | |
(*) "Bulk", Absorção e Flutuação
|
Especificações Mecânicas | |||||
|
TC-1210 S |
TC-12/24-10 T |
TC-12/24-10 T67 |
TC-12/24-20 T |
TC-1220m |
Conexões |
Para cabos até 4mm² |
Para cabos até 4mm² |
Cabos Coloridos |
Para cabos até 4mm² |
Terminais tipo "Olhal" |
Grau de Proteção |
IP30 |
IP30 |
IP67 | IP30 | IP20 |
Faixa de Temperatura Ambiente |
-35 a +55 ºC |
-35 a +55 ºC |
-35 a +55 ºC |
-35 a +55 ºC |
0 a 40ºC |
Pontos de Fixação |
4 x 4mm |
4 x 4mm |
4 x 4mm |
4 x 4mm |
2 x 3mm |
Dimensões (L x A x P)mm |
140 x 90,5 x 27,2 |
140 x 90,5 x 27,2 |
140x 70 x 27 |
134 x 95,5 x 34mm |
134 x 95,5 x 34 |
Peso |
250 g |
250 g |
215 g |
250 g |
185 g |
Conexões |
Para cabos até 4mm² |
Para cabos até 4mm² |
Cabos Coloridos | Para cabos até 6mm² | Terminais tipo "Olhal" |
Material da Caixa |
ABS / Alumínio |
ABS / Alumínio |
ABS / Alumínio | ABS / Alumínio | Alumínio |
Características Comuns a Todos os Modelos | |
Proteção Contra Inversão de Polaridade do Painel Solar e da Bateria |
Não permitem retorno de corrente para os módulos solares durante a noite |
Proteção Contra Surtos de Tensão |
Indicação Visual da Condição de Carga da Bateria (Carregando) |
EMI: Não produzem interferência eletromagnética significativa |
Indicação Visual da Condição da Saída (Habilitada/Desabilitada) |
Tensão do Painel em Aberto Máx. 22,0 Vcc / 44,0 Vcc |
Proteção Eletrônica Contra Sobrecarga na Saída |
Compensação Térmica na Carga da Bateria - 30 mV / -60 mV/ºC |
Utilização Simultânea como Controlador de Carga e Descarga |
Especificações sujeitas a alterações sem aviso prévio Folheto 770-L99-211 R.5 - Arq.: 770_cat_geral_Fop_r5.mcd
