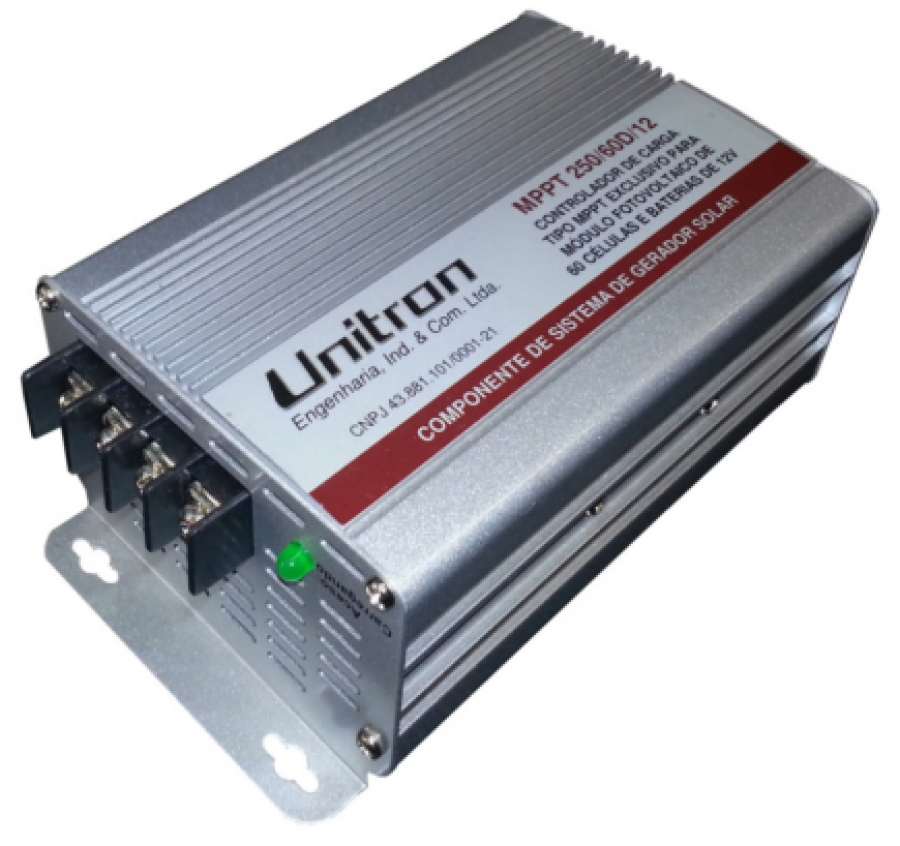

MPPT 270/60D/12
O Controlador de Carga tipo MPPT, ligado entre um módulo solar e uma bateria, funciona como um gerenciador e otimizador de carga, carga, mantendo a bateria dentro de condições ideais de trabalho, de forma a assegurar para a mesma uma longa vida útil. Este produto converte a tensão típica de um módulo de 60 células, de aproximadamente 30 V, em corrente para carga de uma bateria de 12 V, obtendo assim aproximadamente 30% a mais em eficiência, com relação aos sistemas com controladores tipo PWM.
Características
Próprio para bateria chumbo-ácida de 12 volts ventilada, sem manutenção, ou de eletrólito absorvido
Controla carga e flutuação
Projetado para utilização com módulos de 60 células, até 270 W
Dispõe de proteção para sobrecorrente ou curto-circuito (fusível interno)
É equipado com LED indicador de carga
Eficiência máxima 92%, típica 90%
Fornece corrente de carga de até 24 A
Protegido contra inversão de polaridade na ligação à bateria e ao painel
Especificações Elétricas | ||
Tensão de saída (nominal) |
Para sistemas em 12 Vcc, com baterias chumbo-ácidas, VRLA ou de eletrólito absorvido | |
Corrente máxima de carga |
24 A | |
Tensão de flutuação |
13,9 ± 0,1 Vcc | |
Tipo de módulo |
60 células | |
Potência máxima do módulo | 270 W | |
Tensão do módulo em aberto | Máx. 38 Vcc | |
Corrente reversa | Não permite retorno de corrente para o módulo solar durante a noite | |
Fusível interno | Tipo automotivo, 30 A | |
Eficiência máxima | 92% | |
Eficiência típica | 90% | |
Tecnologia | MPPT, trabalha sempre no ponto de máxima potência do módulo solar | |
Indicação visual da condição de carga da bateria: | Sim | |
Proteção contra sobrecarga ou curto-circuito na saída: | Sim | |
Proteção contra inversão de polaridade na ligação ao módulo solar: | Sim | |
Proteção contra inversão de polaridade na ligação à bateria: | Sim, por fusível |
Especificações Mecânicas | ||
Material da Caixa |
Alumínio | |
Tratamento |
Anodização | |
Conectores |
Parafusáveis, de baquelite, para terminais tipo olhal ou forquilha | |
Pontos de Fixação |
Quatro, com Diâmetro de 5,5mm e oblongos 3 x 12,7 | |
Posição de Instalação | Parafusado em Superfície Vertical | |
Dimensões | 158 x 91 x 64mm (desenho ao lado) | |
Peso | Aprox. 600 g | |
Etiqueta | De vinil, com inscrições indeléveis | |
Tropicalização | Circuito Impresso envernizado | |
Grau de Proteção | IP-20 |
Especificações sujeitas a alterações sem aviso prévio - Folheto 761-L01-N17 R.5 - Arq.: 761_MCPT_270-60D-12_Catalogo_r5.mcd
