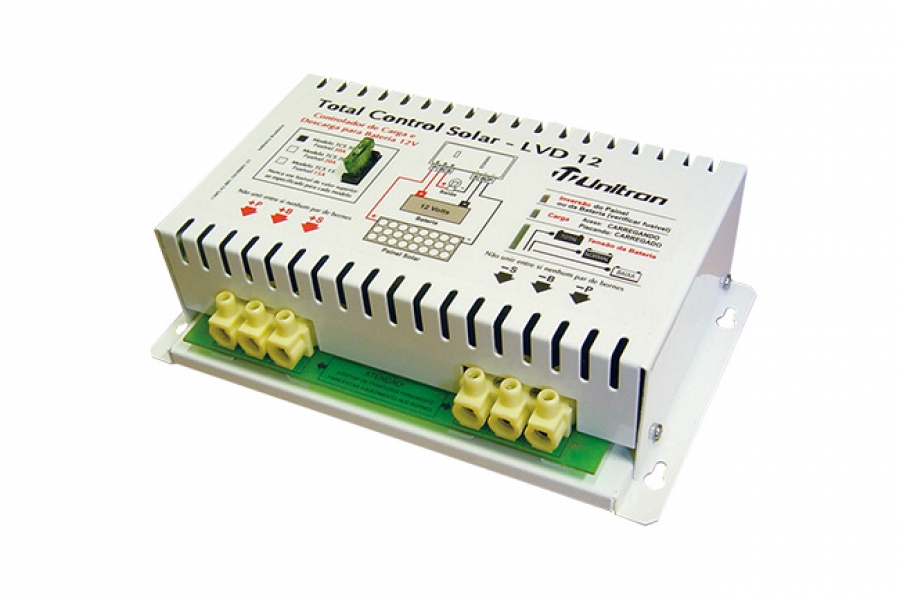

O Controlador TotalControl TCS 30, ligado entre um painel solar e uma bateria, funciona como um gerenciador de carga e descarga, mantendo a bateria dentro de condições ideais de funcionamento, assegurando assim longa vida útil. Controla carga/flutuação e também desliga a saída automaticamente, quando a bateria está com pouca carga, evitando que o usuário a descarregue totalmente, o que seria fatal para a vida útil da bateria.
Características
Próprio para baterias chumbo-ácidas de 12 volts
Controla carga e flutuação da bateria (painéis até 30A)
Controla saída (até 30 ampères), desligando-a quando a tensão da bateria cai para 11,4V ± 2%, e religando-a quando a bateria, ao receber carga, atinge 12,7V ± 2%. Este sistema é conhecido pelas siglas CMT (Corte por Mínima Tensão) ou LVD (Low Voltage Disconnection)
As funções de controle de carga e descarga são utilizáveis simultaneamente, nas potências máximas especificadas (painel até 30A + saída até 30A)
Dispõe de fusível tipo automotivo, que proporciona proteção contra inversão de polaridade na ligação à bateria e contra sobrecarga ou curto-circuito na saída
Opcionalmente, pode ser dotado de sensor para compensação da temperatura na bateria
É equipado com 5 LEDs que indicam:
- LED 1: Conexão invertida na bateria ou no painel solar
- LED 2: Condição de carga da bateria:
. Apagado, indica que a bateria não está recebendo carga, seja por falta de sol, fusível queimado,
bateria desconectada ou defeituosa, ou simplesmente por haver sido atingida a carga completa
. Aceso, bateria recebendo carga;
. Piscando, carga total sendo mantida (início do regime de flutuação). Quando a bateia se encontra
completamente carregada, os intervalos entre os lampejos do LED vão se tornando cada vez mais
espaçados, podendo chegar a um intervalo de minutos. A indicação deste LED é equivalente à de
um amperímetro de carga, isto é, ele acende somente quando a bateria está efetivamente recebendo
carga. O longo intervalo entre os lampejos no final da carga significa que a bateria está totalmente
carregada e não solicita mais corrente. Neste caso, os LEDs 3 a 5 estarão acesos.
- LEDs 3 a 5: Indicam a tensão da bateria:
. Os três LEDs acesos indicam tensão máxima (bateria totalmente carregada)
. Dois LEDs acesos indicam condição normal de tensão (faixa de utilização)
. Apenas um LED aceso: tensão baixa, final do período de autonomia
. Apagados: indicam saída desativada, seja por mínima tensão (LVD) ou por fusível queimado,
bateria desconectada, etc
Instalação:
1. Cobrir o painel solar durante a instalação, para que ele não gere eletricidade.
2. Ligar o painel solar ao TotalControl.
3. Instalar o TotalControl próximo à bateria (distância máxima = 2m, bitola mínima 10mm²): bornes B+ e B-
4. Para conexão ao painel (P+ e P-) e à saída (S+ e S-), utilizar a bitola de fiação conforme tabela abaixo.
5. Atenção à polaridade nas ligações: Usar cabos vermelhos para positivo e pretos para negativo.
6. Nunca unir entre si nenhum par de bornes, sejam os positivos ou os negativos.
7. A unidade deverá ficar abrigada da chuva e dos raios solares, em local com ventilação natural
(não instalar no interior de armários, caixas fechadas, etc.).
8. Apertar muito bem os parafusos dos conectores, evitando mau contato, pois isto acarreta mau
funcionamento e danos aos conectores.
9. Nunca utilize fusível de valor superior ao indicado: 30A
Obs.: A bitola máxima aceita pelos conectores é de 16mm². Para as instalações em distâncias longas, com bitola 25mm² ou superior, a instalação deverá ser executada por mão-de-obra especializada, utilizando-se conectores adaptadores de bitola.
Especificações Elétricas | |
Tensão do Painel em Aberto |
Máx. 22,0Vcc |
Tensão de Entrada (Nominal) |
Para baterias chumbo-ácidas de 12 Vcc |
Corrente Máxima de Carga |
30A |
Corrente Máxima de Saída |
30A |
Tensão de Desligamento (LVD) |
11,4 ± 2% (*) |
Tensão de Religamento (LVR) |
12,7 V ± 2% (*) |
Tensão de Flutuação |
13,5 ± 0,1Vcc (*) |
Fusível Tipo Automotivo |
30A |
Utilização Simultânea como Controlador de Carga e Descarga: Sim |
|
Indicação Visual da Condição de Carga da Bateria (Carregando/Flutuando): Sim |
|
Indicação Visual da Energia Armazenada na Bateria: Sim (Carga Total, Normal e Baixa) |
|
Indicação Visual da Condição da Saída (Habilitada/Desabilitada): Sim |
|
Indicação Visual de Conexão Invertida (Painel e Bateria): Sim |
|
Acessório Opcional: Sensor de Temperatura da Bateria, compensação -0,03V/ºC (*) |
(*) Estes valores podem ser alterados sob pedido
Especificações Mecânicas | |
Material da Caixa |
Chapa de aço |
Acabamento |
Pintura a Pó Híbrida (Epoxi/Poliester) |
Conectores |
Parafusáveis, de Poliamida, para Condutores até 16mm² |
Pontos de Fixação |
Quatro, com formato "keyhole" |
Parafusos |
Inox |
Posição de Instalação |
Parafusado em Superfície Vertical |
Dimensões |
236 x 143 x 72mm |
Peso |
Aprox. 1,2 Kg |
Acesso Externo ao Fusível |
Sim |
Painel |
De Vinil, com inscrições indeléveis, |
Tropicalização |
Circuito Impresso Envernizado |
Especificações sujeitas a alterações sem aviso prévio - Folheto 656-L01-O05 R.2 - Edição 01/05 - Arq.: 656catp2.mcd
