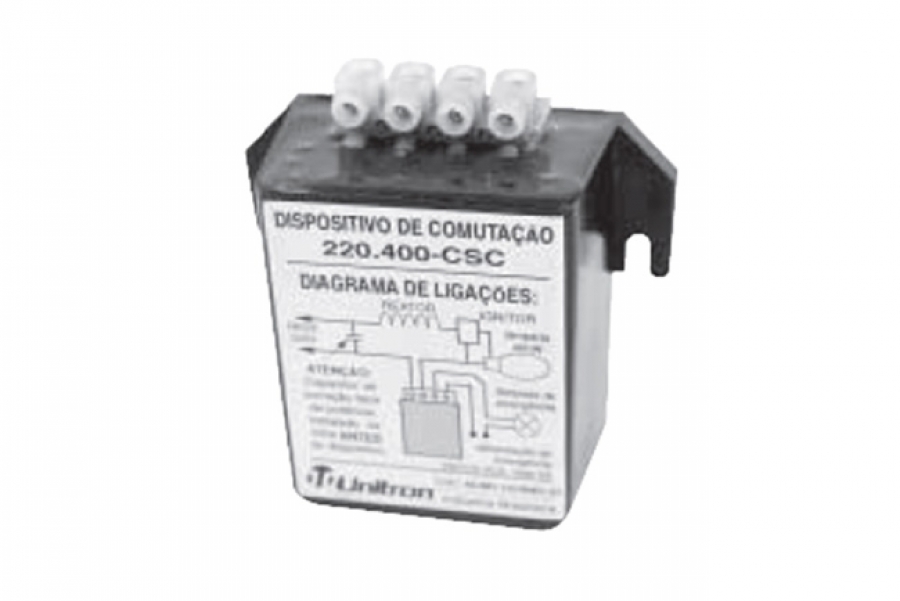

COMUTADOR CSC

O dispositivo comutador destina-se a locais iluminados por lâmpadas HQI e Vapor de Sódio, geralmente indústrias, ginásios esportivos, galpões comerciais e industriais, etc. Como essas lâmpadas demoram para voltar a acender após uma interrupção de alimentação, o comutador permite manter acesas lâmpadas halógenas até que as lâmpadas HQI ou de Sódio voltem a acender completamente.

O dispositivo apresenta 4 bornes para as conexões, sendo dois para ligação em série com o reator da lâmpada (sensor de corrente) e dois correspondendo a um contato ”seco” NF de um relé, o que permite utilizar a mesma linha de alimentação das lâmpadas HQI ou uma linha de emergência independente.

Em geral, são duas as possibilidades de aplicação:

1. Locais com sistema de iluminação de emergência:
Neste caso, a função do comutador é a de manter acesas as lâmpadas halógenas quando ocorre falta de energia breve, que provoca o apagamento das lâmpadas HQI ou de Sódio. Ao retornar a energia, o sistema de iluminação de emergência irá desligar-se, mas o local mantém-se iluminado pelas lâmpadas halógenas, que serão desligadas pelo dispositivo comutador somente quando da partida efetiva das lâmpadas HQI ou de Sódio.

2. Locais com sistema de gerador de emergência:
Neste caso, o gerador mantém acesas as lâmpadas halógenas durante o tempo necessário para a partida efetiva das lâmpadas HQI ou de Sódio. Quando essa partida ocorre, o comutador desativa as lâmpadas halógenas.
