Sistema de Energia Ininterrupta para Luminárias a LED

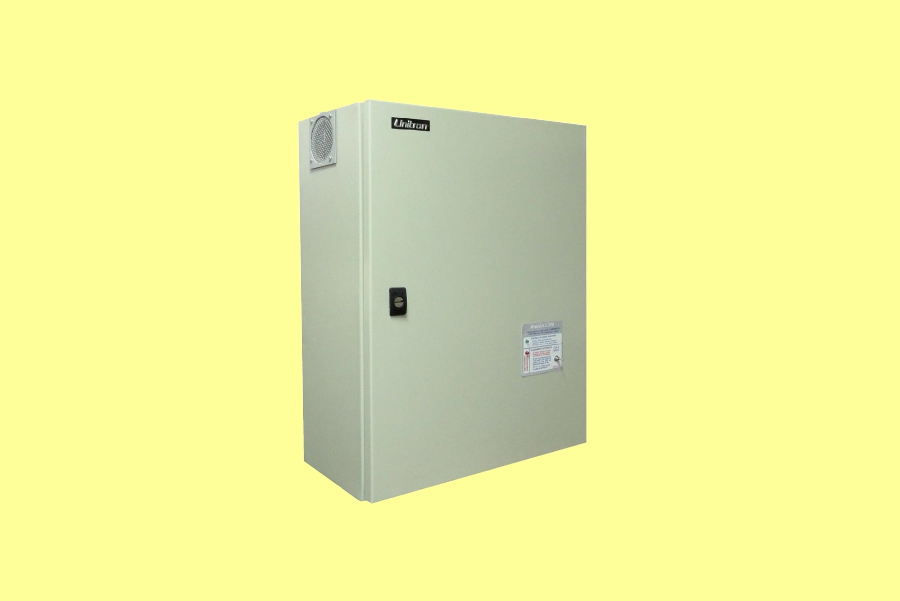

O Univolt L300BG é um sistema de energia normal-e-emergência destinado basicamente a locais onde são utilizadas luminárias a LED que trabalham em corrente alternada e que precisam permanecer em operação no caso de falta de energia elétrica no local.
Características
Instalação simples, bastando ligações à rede elétrica 110 ou 220 V, conforme o modelo, e às luminárias a serem alimentadas. A bateria é interna.
Permite duas alimentações, sendo uma permanente e outra com interruptor.
Entra em operação automaticamente, na falta de energia elétrica no local
O circuito de carga mantém a bateria dentro das condições ideais de carga e flutuação (manutenção da carga total)
Apresenta indicação visual da condição de carga da bateria e da condição da saída (alimentada pela rede elétrica normal ou em condição de emergência)
Dispõe de proteções contra sobrecarga ou curto-circuito na saída, contra superaquecimento e contra descarga excessiva da bateria
Protegido também por fusíveis na entrada, no sistema de carga, na bateria e no circuito de comutação
Possui chave TESTE/RESET que possibilita testar o funcionamento do sistema e desligar a saída (somente após entrada em condição de emergência. Não há o perigo de esquecer o aparelho desligado")
Dispõe de alarme sonoro de aproximação do final do período de autonomia
Não requer manutenção (exceto limpeza periódica dos bornes da bateria)
Fornece onda senoidal pura, distorção harmônica <3%
Inversor com selo de aprovação do INMETRO
Especificações Elétricas | |
Sistema de Carga e Comutação |
|
Tipos de bateria: chumbo-ácida de 12 volts VRLA, sem manutenção, total de 50 Ah |
|
Consumo máximo (carregando a bateria) <50 W | |
Consumo máximo (bateria carregada) <5 W |
|
Sistema de Comutação: Relé e circuito de detecção de tensão segura de descarga da bateria |
|
Fusíveis de rede, bateria, carga e inversor (interno ao inversor) | |
Autonomia: com 150 W, 3 horas; com 300 W, 1h20 | |
Inversor: |
|
Tensão: 220Vca ± 3% ou 127Vca ± 3%, conforme o modelo: L300BG-220 ou L300BG-127 |
|
Frequência: 60 Hz ± 0,3% | |
Forma de Onda: Senoidal Pura, distorção harmônica <3% | |
Eficiência: Máx. 89%, típica 85% | |
Potência Máxima para Uso Contínuo 300 W | |
Potência Máxima (durante 1 minuto) 500 W | |
Proteção Contra Sobrecarga ou Curto-circuito na Saída: Tipo "Fusível Eletrônico" | |
Proteção Contra Sobreaquecimento (desarme e rearme automáticos) | |
Equipamento aprovado pelo INMETRO |
Especificações Mecânicas | |||||
Material da Caixa |
Chapa de aço | ||||
Acabamento |
Pintura a Pó Híbrida (Epoxi/Poliester) | ||||
Posição de Instalação |
Parafusado em Superfície Vertical | ||||
Dimensões (A, L, P) |
600 x 480 x 200 mm | ||||
Peso | Aprox. 30 Kg | ||||
Painel | De Vinil, com inscrições indeléveis | ||||
Faixa de Temperaturas de Trabalho |
0 a 40ºC | ||||
Bateria: |
Interna, VRLA, 12 V / 50 Ah |
Especificações sujeitas a alterações sem aviso prévio - Folheto 153-L01-O12 R.2 - Arq.: 153_Catp_Univolt_L300BG_r2.mcd
