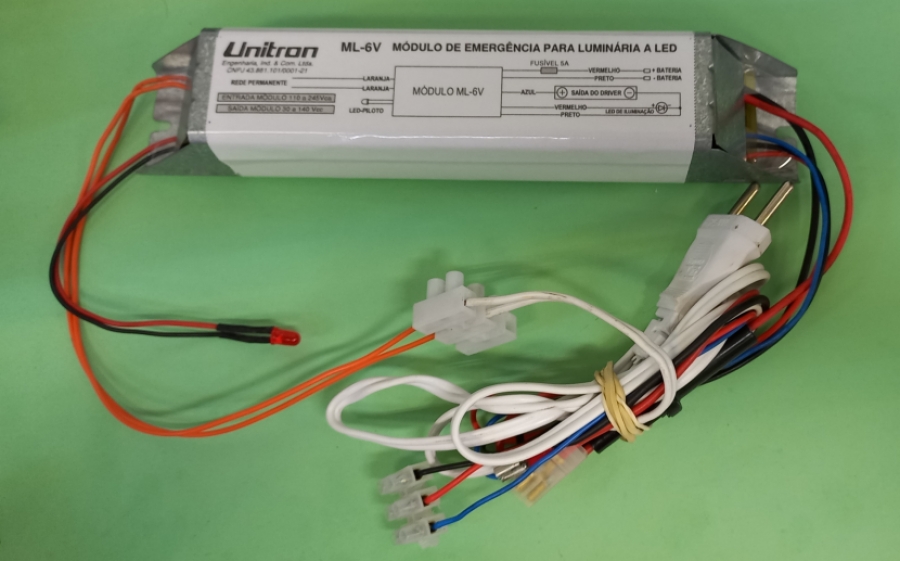

O Módulo Unitron ML-6V permite alimentar luminárias a LED em regime normal-e-emergência.
Em condição normal, a luminária é alimentada pelo seu próprio driver. Na falta de energia elétrica, o Módulo mantém a luminária (até 12 W) acesa com brilho total. Para luminárias de potência maior, o brilho é reduzido.
Características
Mantém a luminária a LED, de até 12 W, acesa com brilho total
Luminárias de maior potência acenderão com brilho reduzido, quando em regime de emergência
Dispõe de fusível, com acesso externo, para proteção do circuito e contra inversão de polaridade da bateria
Circuito LVD (desligamento automático por tensão baixa) protege a bateria contra descarga excessiva
| Especificações Elétricas / Funcionais | |
|
Reator: |
|
|
Tensão de Alimentação: |
100 a 250 Vca, 60 Hz, bivolt automático |
|
Consumo na linha permanente: |
Em torno de 4 W (carregador da bateria); 12 VA em 127 V, 47 VA em 220 V |
|
Consumo na linha não permanente: |
Conforme potência da luminária; o fator de potência também será o da luminária (driver) |
|
Potência Máxima da(s) Lâmpada(s): |
12 W - Atenção: Acima dessa potência, a luminária acenderá com brilho reduzido, sendo a redução tanto maior quanto maior a potência da luminária |
| Autonomia | ~1h30' (podem ser acrescentadas baterias para aumento da autonomia) |
|
Faixa de Temperaturas de Trabalho: |
0 a 40ºC (trabalha por uma hora a 70°C) |
|
Bateria / Carregador: |
|
| Bateria: | Tipos: VRLA, ou NiMH (Níquel Metal Hidreto) ou NiCd (Níquel-Cádmio), 6 V, 4 Ah, isentas de manutenção |
| Tempo de recarga após descarga total: | Inferior a 24 h em 220V |
| Proteções | Indicações |
| Fusível da Bateria, com acesso externo | LED-piloto - indica presença de rede elétrica |
| Proteção contra ligação invertida da bateria, através da queima do fusível | |
| Proteção da entrada (fusível interno) | |
| Proteção contra descarga excessiva da bateria (LVD) |
| Especificações Mecânicas | |
|
Dimensões |
Comprimento 220 mm, largura 40 mm, altura 35 mm |
|
Peso |
0,45 kg |
|
Material do Invólucro |
Aço galvanizado |
| Diagrama de Ligações: | |
|
|
|
Especificações sujeitas a alterações sem aviso prévio Folheto 196-L01-322 - Arq.: 196_MODULO_ML-6V_Catalogo_r3.mcd
