Módulo para Lâmpadas a LED Multivoltagem

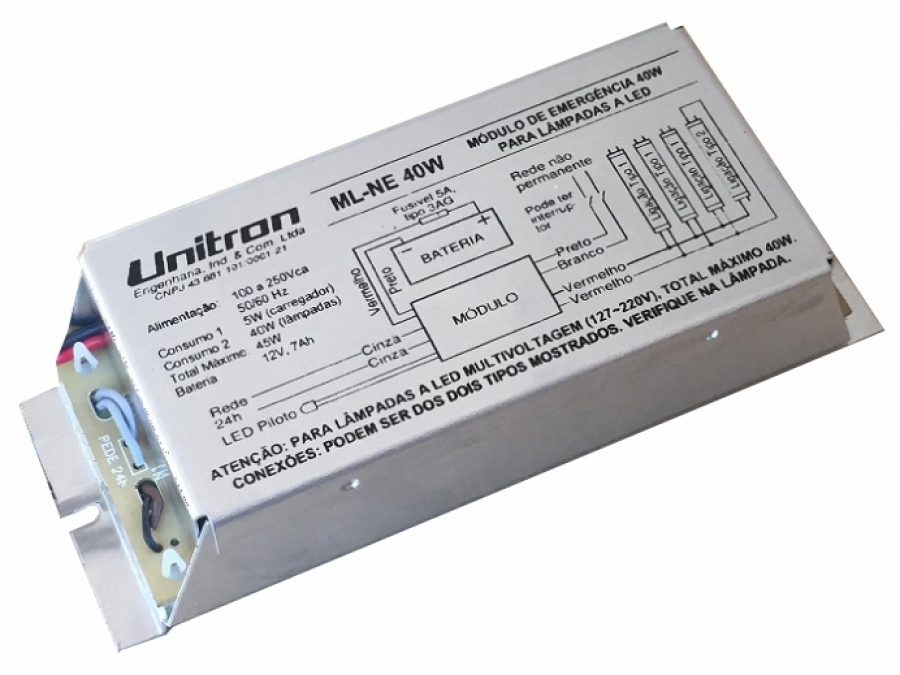

O Módulo Unitron ML-NE 40W permite transformar uma luminária fluorescente comum em luminária normal-e-emergência com lâmpadas a LED. Substituem-se as lâmpadas fluorescentes por lâmpadas tubulares LED de tamanho equivalente, mas com menos da metade do consumo das fluorescentes.
Na falta de energia elétrica o Módulo mantém, por exemplo, duas lâmpadas a LED de 18W acesas com brilho total. A autonomia é de cerca de 1:30h.
Para isso, é conectado a uma bateria de 12V, 7Ah, isenta de manutenção.
Para a instalação, basta desconectar as lâmpadas a LED da rede elétrica e conectá-las ao módulo. A linha de alimentação já existente, que pode dispor de interruptor, é conectada ao Módulo, que também recebe uma linha de alimentação permanente, para carregar e manter carregada a bateria, e para que o Módulo "perceba" que faltou energia e acenda ou mantenha acesas as lâmpadas a LED.
Mesmo que o interruptor que comanda as lâmpadas esteja desligado, haverá o acendimento das lâmpadas se faltar energia elétrica.
O Módulo inclui uma luz-piloto (LED vermelho) que indica que a bateria está recebendo carga. Quando a carga está completa, a luz-piloto cintila, indicando que a carga total foi atingida e está sendo mantida (regime de flutuação).
Características
Mantém as lâmpadas a LED acesas com brilho total
As lâmpadas podem somar um total de 40W
Dispõe de fusível, com acesso externo, para proteção do circuito e contra inversão de polaridade da bateria
Apresenta fusível, também com acesso externo, na linha de alimentação das lâmpadas
Inclui LED indicador da condição de carga da bateria
Circuito LVD (desligamento automático por tensão baixa) protege a bateria contra descarga excessiva
Inclui LED indicador da condição de carga da bateria
| Especificações Elétricas / Funcionais | |
|
Tensão de Alimentação: |
100 a 250 Vca, 60 Hz |
|
Consumo na linha permanente: |
Em torno de 5 W (carregador da bateria) |
|
Consumo na linha não permanente: |
Conforme potência da(s) lâmpada(s) |
|
Potência Máxima da(s) Lâmpada(s): |
40 W |
|
Autonomia: |
>1h30' (>2h com bateria de 9 Ah) |
|
Faixa de Temperaturas de Trabalho: |
0 a 40ºC: |
|
Bateria/Carregador: |
|
|
Bateria: |
Regulada por válvula (VRLA), isenta de manutenção, 12 V - 7 Ah (9 Ah opcional) |
| Tempo de recarga após descarga total: | Inferior a 24 h em 220V |
|
Proteções |
Indicações / Controles |
|
Fusível de Entrada, com acesso externo |
Indicação Visual de Condição de Carga da Bateria |
| Fusível da Bateria, com acesso externo | Botão Teste (opcional) |
| Proteção contra ligação invertida da bateria, através da queima do fusível | |
| Proteção contra descarga excessiva da bateria (LVD) | |
| Especificações Mecânicas | |
|
Dimensões |
Comprimento 170 mm, largura 65 mm, altura 50 mm |
|
Peso |
Módulo, 0,39 kg; bateria, 2,35 kg |
|
Material do Invólucro |
Alumínio |
Especificações sujeitas a alterações sem aviso prévio - Folheto 190-L01-815 R.1 - Arq.: 190_ML-NE_LED_40W_Catalogo_r1.mcd
