Descrição

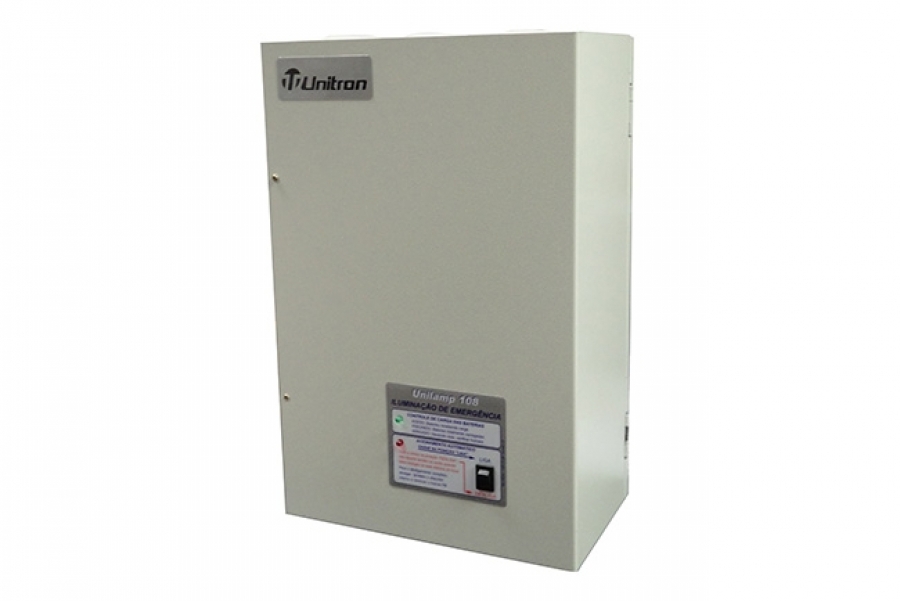

O Unilamp Mod. 108 é uma unidade central para iluminação de emergência com tensão de trabalho de 108Vcc, obtida a partir de 9 baterias de 12V. Destinase a instalações industriais ou áreas comuns de edifícios (escadarias, hall, garagem, etc.) , com as seguintes características:
Alta potência (até 7000W em linha; potências maiores sob consulta)
Utilização de cabos com a mesma bitola calculada para os circuitos normais em 110V
Uso de lâmpadas incandescentes comuns ou dicróicas para 110V, lâmpadas eletrônicas especiais para CA/CC, ou reatores especiais para CA/CC acionando lâmpadas fluorescentes compactas ou tubulares (ver folhetos à parte).
Funcionamento em condição normal-e-emergência (Modelos UNE), utilizando fiação já existente no local
Incorporação de minuteria geral (Modelos UNE-M)
A instalação do equipamento se resume à conexão de alimentação (tensão de 110V apenas. Para 220V é necessário o uso de um auto-transformador, sob consulta), à(s) bateria(s) e às lâmpadas ou luminárias. Na ausência de energia elétrica na rede, proporciona acendimento imediato da iluminação de emergência, no caso do modelo USE ou UNE-Minuteria. No caso dos modelos UNE, mantém as lâmpadas acesas. Ao retornar a energia, ocorre o desligamento da iluminação de emergência e as baterias são recarregadas. Atingida a carga total, o carregador automático passa ao regime de flutuação (mantém a carga total). Essas condições são indicadas por uma luz contínua ou intermitente no painel do aparelho.
| Características Técnicas | |
|
Acionamento |
Automático, na falta de energia elétrica |
|
Recarga da Bateria |
Através de Carregador/Flutuador Automático |
|
Alimentação |
110V, 50 ou 60Hz (para alimentação em 220V, consultar a Unitron) |
|
Consumo do Sistema de Carga |
Em carga máxima: Aprox. 350W Em flutuação: Aprox. 20W |
|
Bateria |
108V (9 baterias de 12V em série), do tipo ”Free”, sem manutenção. A capacidade em Ah das baterias irá depender da corrente a ser fornecida (quantidade e tipo das luminárias e/ou lâmpadas) e do tempo de autonomia desejado. |
|
Autonomia |
O gráfico abaixo mostra a relação entre a corrente fornecida e o tempo aproximado de autonomia, para cada tipo de bateria. |
|
Desligamento Automático |
Circuito de proteção contra descarga excessiva das baterias |
|
Chave liga-desliga |
permite desativar a iluminação de emergência no caso de falta de luz durante o dia em locais com iluminação natural, ”economizando” assim as baterias para quando a iluminação natural não for mais suficiente. Chave Minuteria/Direto (Modelos UNE-M): permite desativar o controle da minuteria e manter as luzes acesas, para o caso de mudanças, lavagem das |
|
Proteções |
Fusível de entrada, e fusíveis de Bateria/Saída LEDs: Indicador de presença de rede/condição de carga (Aceso = carregando; Piscando = Em flutuação) e de saída ativada. |
|
Material da Caixa |
Chapa de aço pintada em Epoxi na cor cinza |
|
Acessórios |
Auto-transformador 220/110V (sob consulta) |
