Central tipo Carregador/Acumulador para Iluminação de Emergência

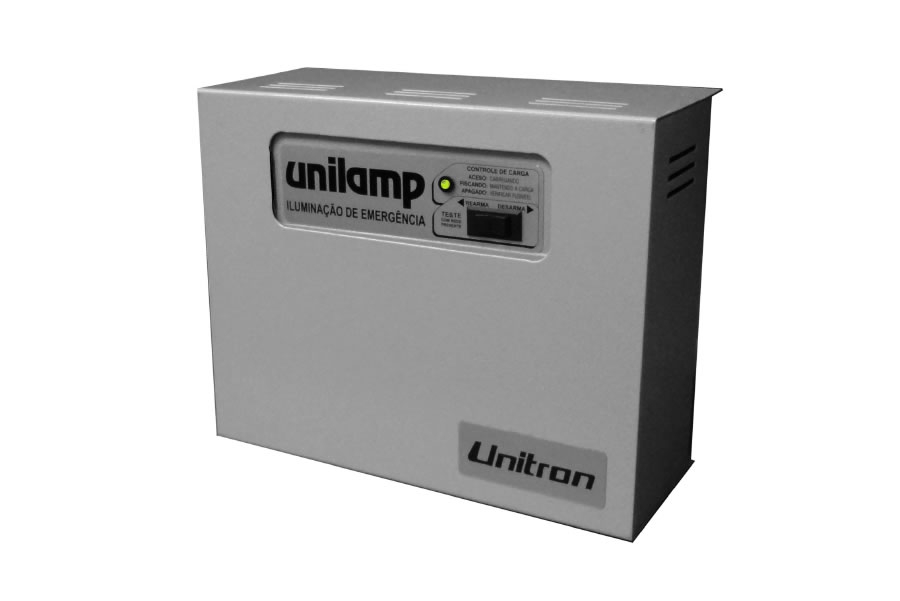

O Unilamp USE 24/1000 é uma central de iluminação de emergência do tipo carregador/acumulador. Trabalhando em 24 V, permite redução considerável da bitola da fiação, com relação às centrais que trabalham em 12 V, além de fornecer potência elevada, de até 1000 W, na saída.
A bateria é carregada automaticamente após cada utilização, e mantém a carga (regime de flutuação).
Essas condições são indicadas por um LED, que permanecerá aceso durante o período de recarga e indicará a flutuação através de lampejos.
A saída fornece até 41,7 A (1000 W em 24 V).
Em caso de falta de energia elétrica no local, a saída é acionada imediatamente e só será desativada quando ocorrer o retorno da energia.
Se a energia não retornar dentro do período de autonomia, ocorrerá o desligamento automático, para proteger a bateria contra descarga excessiva.
Especificações Elétricas | |
Alimentação |
127 ou 220V, 60Hz, selecionável por chave |
Bateria |
Bateria 24 V ou duas de 12 V em série, capacidade dependente da corrente fornecida, conforme tabela abaixo |
Fusíveis |
Tipo automotivo |
Consumo (Carregando a Bateria) |
Máx. 100 W |
Consumo (Em Flutuação) |
Máx. 20 W |
Indicação da Condição de Carga |
Luz-piloto verde: Acesa, carregando; piscando, flutuação |
Saída |
24 Vcc, máximo 1000 W (41,7 A) |
Autonomia |
Conforme capacidade da(s) bateria(s), tabela abaixo |
Acionamento |
Por falta de energia elétrica |
Especificações Mecânicas | ||
Gabinete |
Aço, pintura híbrida a pó |
|
Peso |
6,4 Kg |
|
Fixação |
Em parede, com parafusos em buchas de nylon |
|
Faixa de Temperatura |
0 a 40°C |
|
Grau de Proteção |
IP20 |
|
Dimensões |
Ver desenho abaixo |
CENTRAL ESTANQUE UNILAMP 24-PG
Central Unilamp 24-PG: Apresenta as mesmas características elétricas do modelo USE 24/1000; porém, é montada em caixa estanque, com grau de proteção IP-66, com as fiações passando por prensa-cabos.
Os comandos são efetuados por ímã que age, através da tampa, sobre uma ampola "reed".
Dimensões: 360 x 360 x 172mm
Especificações sujeitas a alterações sem aviso prévio - Folheto 824-L01-417 R.1 - Arq.: 824_Catalogo_Unilamp_USE_24-1000_r1.mcd
