Central de Iluminação de Emergência IP-65

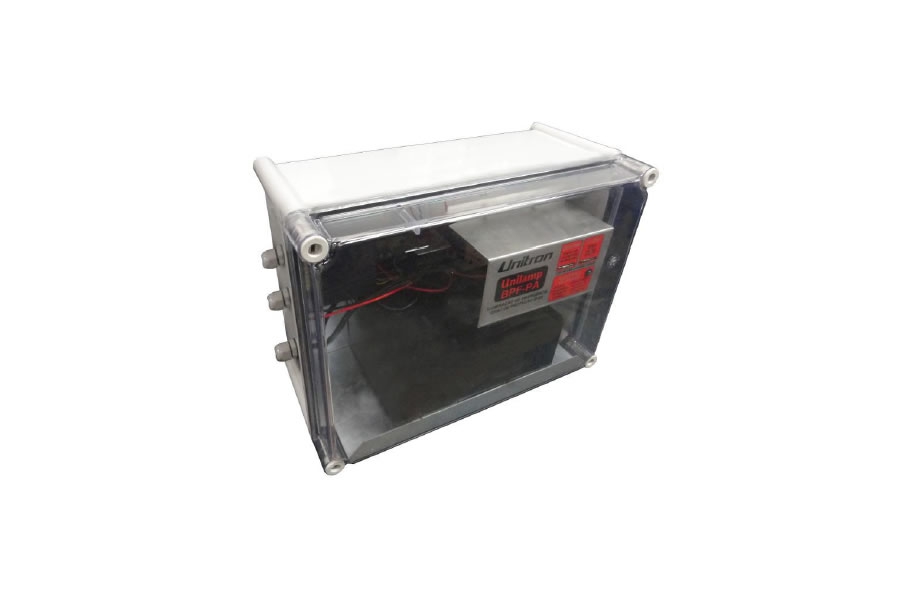

O Unilamp BF-12PG é uma unidade autônoma para iluminação de emergência em ambientes com pó, umidade, etc. Trabalha com baterias 12V, instaladas externamente, em outro local, e dispõe de prensa-cabos para passagem dos cabos de saída, cabos da bateria e de conexão à rede elétrica. A caixa de policarbonato, com tampa transparente também de policarbonato cristal, apresenta grau de proteção IP 65. Para manter a estanqueidade da caixa, os comandos
de desativa/rearma e teste são efetuados através de um ímã, que permanece em repouso em uma plaqueta, quando não é utilizado. A perda do ímã representa falha segura, pois a unidade entrará em operação quando ocorrer falta de energia elétrica. O comando de "desativar" somente é operacional após a entrada em condição de emergência (acionamento da saída por falta de energia elétrica no local).
Armazenamento de Energia
A bateria é recarregada automaticamente após cada utilização, e após a recarga completa, é mantida com carga total (regime de flutuação).
Essas condições são indicadas no painel por um LED, que permanecerá aceso durante o período de recarga e irá piscar quando a bateria estiver totalmente carregada (regime de flutuação).
Se o LED apagar, indica fusível queimado, má conexão à bateria ou ainda problema no carregador.
Iluminação de Emergência
O Unilamp BF-12PG é produzido nas potências de 180W, 240W e 360W.
A saída será acionada quando ocorrer falta de energia elétrica na tomada à qual o aparelho está conectado, e será desligada quando ocorrer o retorno da energia
Caso a energia não retorne dentro do período de autonomia, o aparelho também desliga automaticamente, de forma a proteger a bateria contra descarga excessiva.
Autonomia: depende do consumo das luminárias e da capacidade da bateria (ver tabela no verso)
Especificações Elétricas | |
Alimentação |
110 ou 220V, 50 ou 60Hz, selecionável por chave |
Consumo (Carregando a Bateria) |
Máx. 55W |
Consumo (Em Flutuação) |
Máx. 7W |
Projetores |
Instalados externamente, quaisquer projetores/luminárias para trabalho em 12V, corrente contínua |
Potência/corrente na saída |
180W, 15A (Mod. BF-12PG); 240W, 20A (Mod. BF-12PG 42) e 360W, 30A (Mod. BF-12PG 60) |
Acionamento |
Por falta de energia elétrica no local (aciona quando o valor de tensão da rede cai a 60~70% do nominal) |
Autonomia |
Depende da bateria e do consumo dos projetores/luminárias - ver gráfico abaixo |
Fusíveis |
Três fusíveis, tipo automotivo: fusível de rede (entrada ), carga e bateria (saída) |
Bateria |
VRLA, Isenta de Manutenção, 12V, de 40 a 60Ah, ou de maior capacidade, dependendo da autonomia desejada |
LED |
Indicação da Condição de Carga: Aceso, carregando; piscando, flutuação; apagado, problema na bateria ou carregador |
Botões Teste, Arma e Desarma |
Ampolas "reed" acionadas por ímã, para manter estanqueidade da caixa. A posição "Desarma" só é funcional após
entrada em condição de emergência (não há possibilidade de "esquecer o aparelho desligado") |
Especificações Mecânicas | ||
Gabinete |
Policarbonato cinza |
|
Tampa |
Policarbonato transparente |
|
Fixação na parede |
Através de canais estanques, sem necessidade de furar o gabinete |
|
Grau IP |
65 |
|
Dimensões |
Ver desenho abaixo |
|
Comandos |
Através de ímã, para manter a estanqueidade do gabinete |
|
Acessórios |
Suportes tipo Bandeja (ver desenho) |
|
Temperatura ambiente |
-10 a +40ºC |
Especificações sujeitas a alterações sem aviso prévio - Folheto 829-L01-412 R.3 - Arq.: 829_Fop_Unilamp_BPF_12PG_r3mcd
