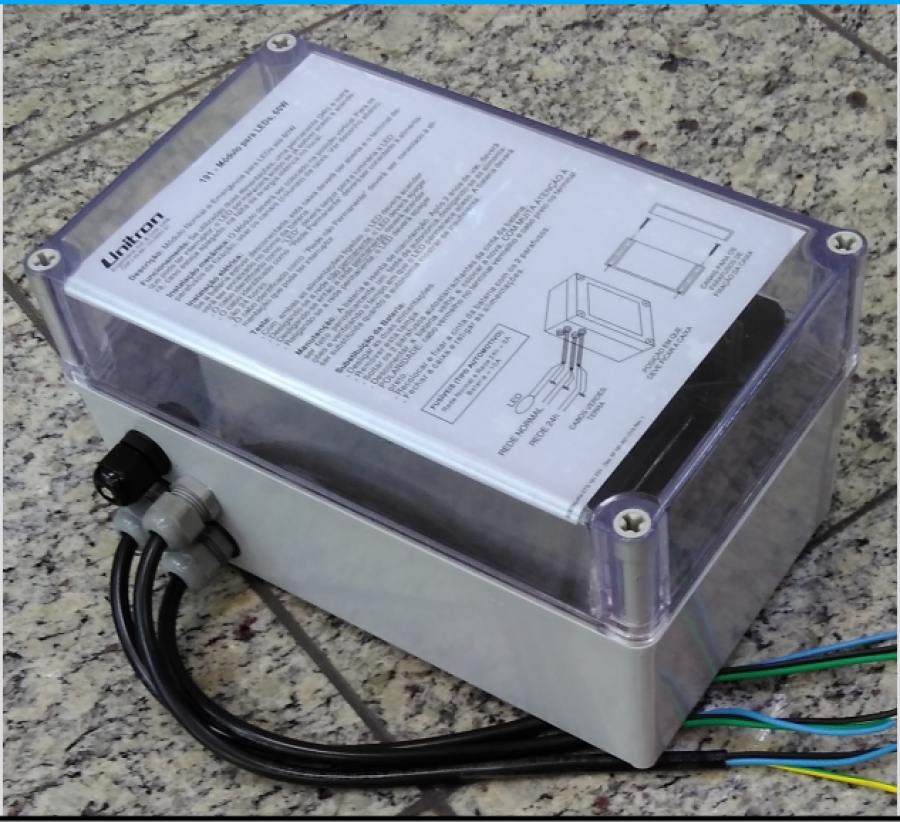

Módulo para lâmpadas a LED multivoltagem, 60W - Módulo 191
O Módulo Unitron 191 permite alimentar lâmpadas a LED multivoltagem, até 60W. Pode ser usado tanto em regime Somente Emergência (acende os LEDs quando falta energia no local) ou Normal-e-Emergência. Neste caso, se os LEDs estiverem acesos, permanecem acesos; e, se estiverem apagados, irão acender.
Características
Mantém as lâmpadas a LED acesas com brilho total
As lâmpadas podem somar um total de 60W
Dispõe de fusíveis, para proteção do circuito e contra inversão de polaridade da bateria
Circuito LVD ("Low Voltage Disconnection" - desligamento automático por tensão baixa) protege a bateria contra descarga excessiva
Bateria VLRA, isenta de manutenção
Caixa estanque, IP66
| Especificações Elétricas / Funcionais | |
|
Reator: |
|
|
Tensão de Alimentação: |
100 a 250 Vca, 60 Hz, bivolt automático |
|
Consumo na linha permanente: |
Em torno de 5 W (carregador da bateria) |
|
Consumo na linha não permanente: |
Conforme potência da(s) lâmpada(s), máximo 60W |
|
Potência Máxima da(s) Lâmpada(s): |
60 W - Atenção: Algumas lâmpadas consomem mais do que indicado como potência nominal, e podem exceder a capacidade do módulo. Outras lâmpadas, cujo driver interno é de projeto rudimentar, também poderão não funcionar com o módulo. Na dúvida, enviar amostras à Unitron, para homologação. |
| Autonomia | 1h |
|
Faixa de Temperaturas de Trabalho: |
0 a 40ºC: |
|
Bateria / Carregador: |
|
| Bateria: | Regulada por válvula (VRLA), isenta de manutenção, 12 V - 9 Ah |
| Tempo de recarga após descarga total: | Inferior a 24 h em 220V |
| Proteções | Indicações / Controles |
| Fusível de Entrada | Indicação Visual de Condição de Carga da Bateria, na placa |
| Fusível da Bateria | de circuito impresso |
| Proteção contra ligação invertida da bateria, através da queima do fusível | |
| Proteção contra descarga excessiva da bateria (LVD) |
| Especificações Mecânicas | |
|
Dimensões |
Comprimento 250 mm, largura 150 mm, altura 132 mm |
|
Peso |
Aprox. 3,5 kg |
|
Material do Invólucr |
Policarbonato |
|
Dimensões: |
Policarbonato |
| Peso: | Aprox. 0,7 kg |
| Grau de Proteção: | IP66 |
| Diagrama de Ligações: | |
|
|
|
Especificações sujeitas a alterações sem aviso prévio Folheto 191-L01-N16 R.2 - Arq.: 191_MODULO_PARA_LEDs_60W_Catalogo_r2.mcd
