Iluminação e Sinalização de Emergência para Elevadores

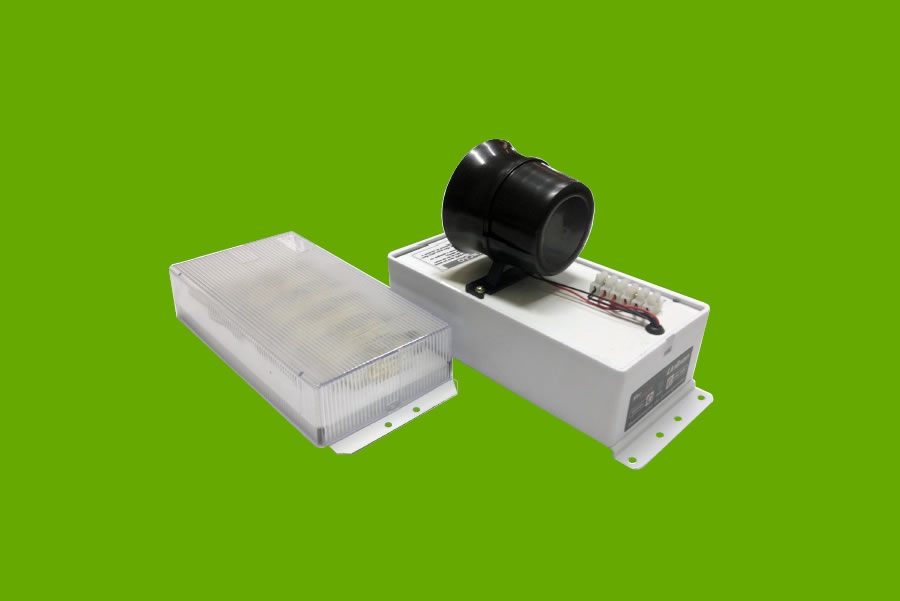

O sistema Carregador/Acumulador Mac 520 EB destina-se à instalação em elevadores, fornecendo iluminação de emergência e alarme de emergência, e é composto por dois módulos separados:
Um módulo, projetado para ser instalado na parte superior do elevador, externamente à cabine, contém uma bateria selada (VRLA) recarregável, um sistema carregador automático, um sistema de comutação e corte por mínima tensão (proteção da bateria contra descarga excessiva), um circuito para acendimento das lâmpadas compactas, e uma sirene eletrônica, além de um bloco de terminais parafusáveis para as conexões de alimentação, conexões ao botão de acionamento da sirene e conexão ao módulo das lâmpadas, descrito a seguir.
O módulo das lâmpadas, a ser instalado na cabine do elevador, sobre o difusor da iluminação normal ou diretamente no interior da cabine, contém duas lâmpadas fluorescentes compactas de 9W e a respectiva fiação para conexão ao módulo que contém a bateria.
O sistema apresenta acendimento automático das lâmpadas, quando ocorre falta de energia elétrica, e a sirene pode ser acionada por um botão do tipo "campainha" (contato momentâneo) instalado na cabine. O acionamento pode ser feito a qualquer momento, com ou sem energia elétrica no prédio.
Se a energia não retornar dentro do período de autonomia do equipamento (superior a uma hora), o sistema desativa as lâmpadas, protegendo a bateria contra descarga total.
A bateria, por ser do tipo "VRLA", não requer manutenção. Após dois anos de uso, deverá ser efetuado periodicamente um teste de autonomia, desligando-se a alimentação e medindo-se o tempo em que as lâmpadas permanecem acesas. A bateria deverá ser substituída se a autonomia apresentar-se inferior a uma hora.
A luz-piloto verde (LED) indica presença de rede elétrica.
Os botões, do tipo de contato momentâneo, permitem desativar as lâmpadas de iluminação de emergência quando esta não for necessária (por exemplo, em caso de manutenção no elevador, quando a alimentação é cortada). Para isto, basta pressionar o botão "Desliga". Havendo necessidade de reacender as lâmpadas, basta pressionar o botão "Liga/Teste".
Se o botão "Liga/Teste" for pressionado quando há energia na rede elétrica, efetuaremos um teste do sistema, e as lâmpadas permanecerão acesas durante o tempo em que o botão for mantido pressionado.
As lâmpadas são independentes. Se uma falhar, a outra permanece acesa.
| Especificações Elétricas | |
|
Tensão de Alimentação: |
110 a 254 Vca, 60 Hz e 180 a 254 Vca, 50 Hz |
|
Consumo: |
Inferior a 4 W |
|
Lâmpada: |
Duas lâmpadas fluorescentes compactas de 9W, 4 pinos, independentes |
|
Acionamento: |
Automático, na falta de energia elétrica |
|
Bateria: |
Tipo VRLA, 6V/4Ah (opcionalmente, bateria Níquel-Cádmio, com vida estimada de 6 a 10 anos) |
|
Autonomia: |
Aprox. 1h30 |
|
Desligamento Automático: |
Dispõe de proteção contra descarga excessiva da bateria |
|
Botões liga/teste-desliga: |
Contato momentâneo (não há a possibilidade de "esquecer o aparelho desligado") e com função de botão-teste |
|
Luz-piloto: |
LED indicador de presença de rede |
|
Conexão à rede: |
Através de bornes parafusáveis |
|
Vida útil estimada das lâmpadas: |
Cerca de 8.000 horas |
|
Vida útil estimada da bateria: |
Dois a três anos, dependendo da temperatura do local (6 a 10 anos para bateria Níquel-Cádmio) |
| Especificações Mecânicas | |
|
Posição de Instalação: |
Qualquer, exceto aquela em que os terminais da bateria fiquem para baixo. Preferivelmente horizontal. |
|
Material da Caixa e do Difusor: |
Plástico alto impacto |
|
Material do Refletor: |
Chapa de aço, tratada e pintada Material do Refletor: na cor branca |
|
Grau de proteção: |
IP20 |
|
Temperatura Ambiente: |
O a 40°C |
|
Dimensões: |
Desenhos abaixo |
|
Peso: |
Aprox. 1,4 kg para o módulo com a bateria, aprox. 0,5 kg para o módulo com as lâmpadas |
Especificações sujeitas a alterações sem aviso prévio - Folheto 515-L01-N12 R.2 - Arq.: 515_Mac_520_EB_catalogo_r2.mcd
